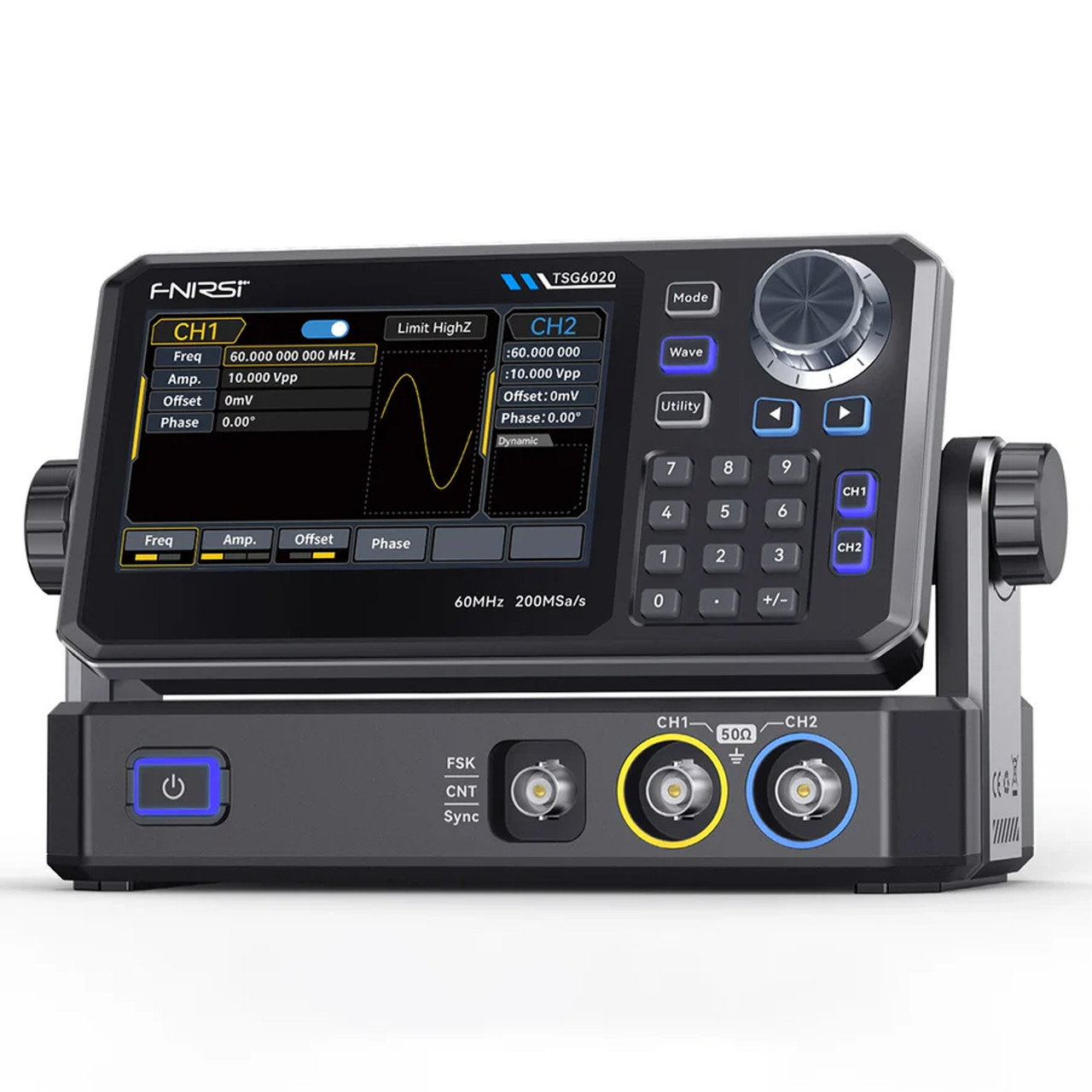

FNIRSI TSG6020 генератор сигналів багатофункціональний, 2-канальний, 200 Мвиб./с

Генератор функціональних сигналів FNIRSI TSG6020 2-канальний 200 Мвиб./с

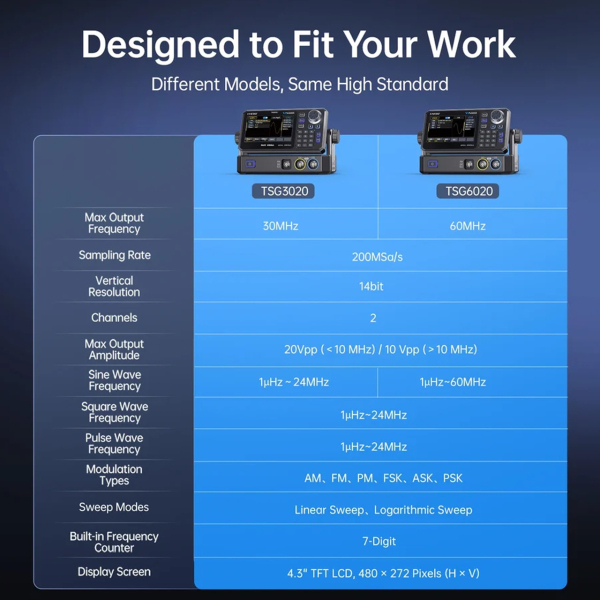

TSG6020 – це двоканальні генератори функцій/довільних сигналів з технологією DDS, частотою дискретизації 200 Мвиб/с та роздільною здатністю 14 біт. TSG3020 підтримує вихідну частоту до 30 МГц, тоді як TSG6020 розширюється до 60 МГц – обидва забезпечують гнучке та точне керування амплітудою сигналів, шпаруватістю та часом фронту. Ідеально підходять для досліджень та розробок, освіти та автоматизованого тестування.

Основні моменти

◉ Двоканальний, 200 MSa/s, 14-бітна точність

◉ Вихідна частота до 60 МГц

◉ Технологія ZeroSurge + VeriPoint: низький рівень перенапруження, швидкі краї, надто висока деталізація

◉ 6 типів модуляції (AM/FM/PM/FSK/ASK/PSK)

◉ Вбудований 7-розрядний частотомір (100 мГц–100 МГц)

◉ Вихід довільної форми сигналу по точках

◉ Частотна зміна та керування сенсорним екраном

Особливості

· Двоканальний вихід пропонує діапазони амплітуди, що залежать від навантаження та частоти, з наступними специфікаціями:

• 2 мВпікс.~20 Впікс. (високий імпеданс, <10 МГц)

• 2 мВпікс~10 Впікс (високий імпеданс, ＞10 МГц)

• 1 мВпік~10 Впік (50 Ом, <10 МГц)

• 1 мВпік~5 Впік (50 Ом, ＞10 МГц)

Така конструкція забезпечує сумісність з широким спектром складних сценаріїв генерації сигналів.

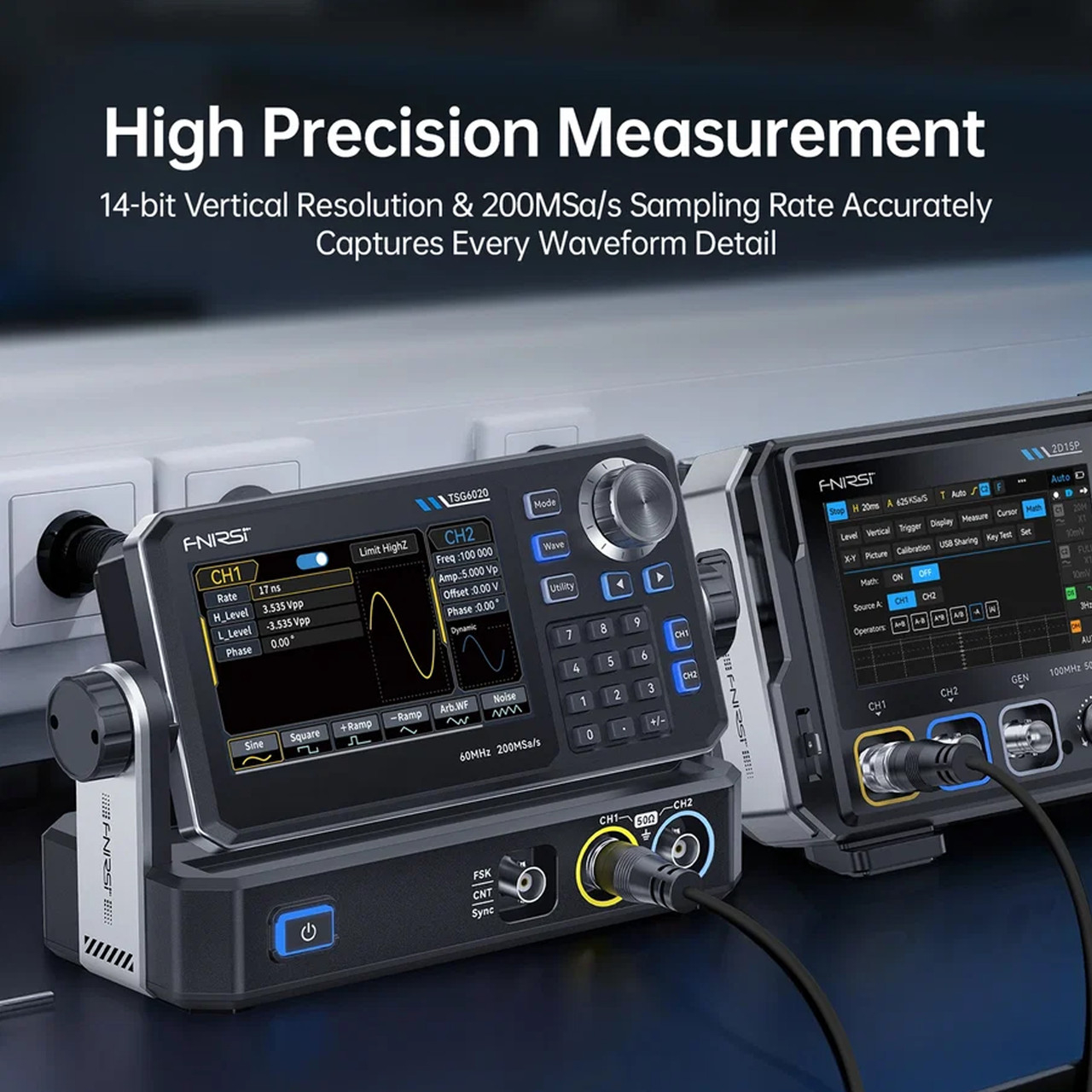

· Частота дискретизації 200 Мвиб/с  з 14-бітною вертикальною роздільною здатністю забезпечує високоточне відтворення форми сигналу та мінімальні спотворення.

· Генерує стандартні форми сигналів ( синусоїдальні, прямокутні, пилоподібні, імпульсні, шумові, постійні ) та підтримує довільні форми сигналів, визначені користувачем .

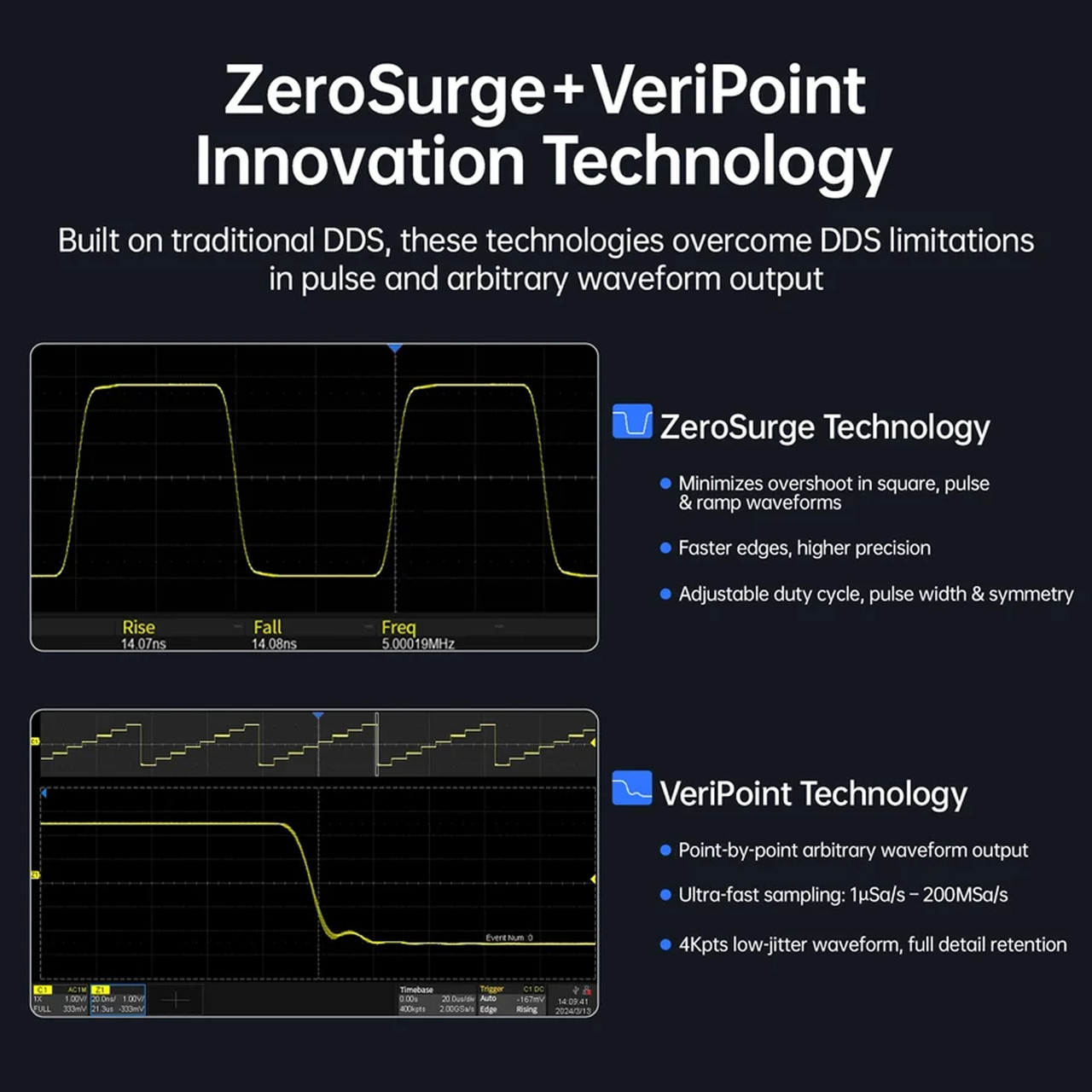

· Технологія ZeroSurge  мінімізує перерегулювання прямокутних, імпульсних та нарощуючих сигналів, забезпечуючи перерегулювання ≤1% та час наростання/спаду ≤13,5 нс для чіткіших фронтів та вищої точності.

· Технологія VeriPoint  забезпечує справжній точковий вихідний сигнал довільної форми з частотою дискретизації від 1 мкВиб/с до 200 МВиб/с , зберігаючи повну деталізацію сигналу з низьким джиттером (<200 пс) .

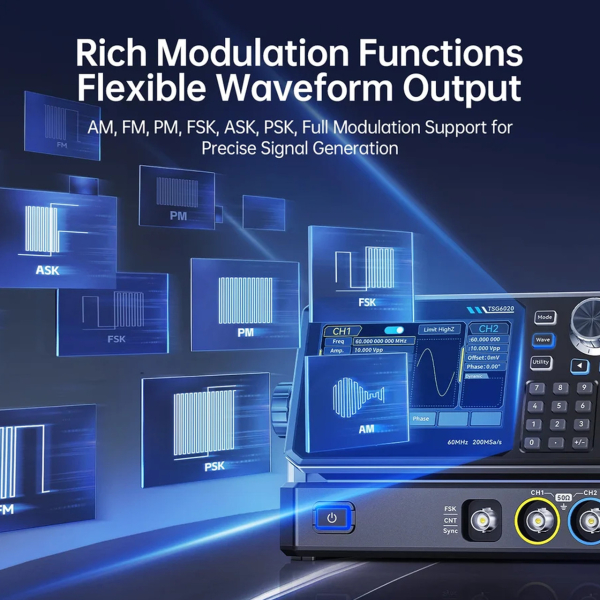

· Повна підтримка модуляції: AM, FM, PM, FSK, ASK та PSK , що підходить для цифрового зв'язку та радіочастотних випробувань.

· Функція частотної розгортки  з лінійним/логарифмічним режимами та часом розгортки від 1 мс до 500 с ±0,1% , ідеально підходить для характеристики фільтрів та аналізу відгуку системи.

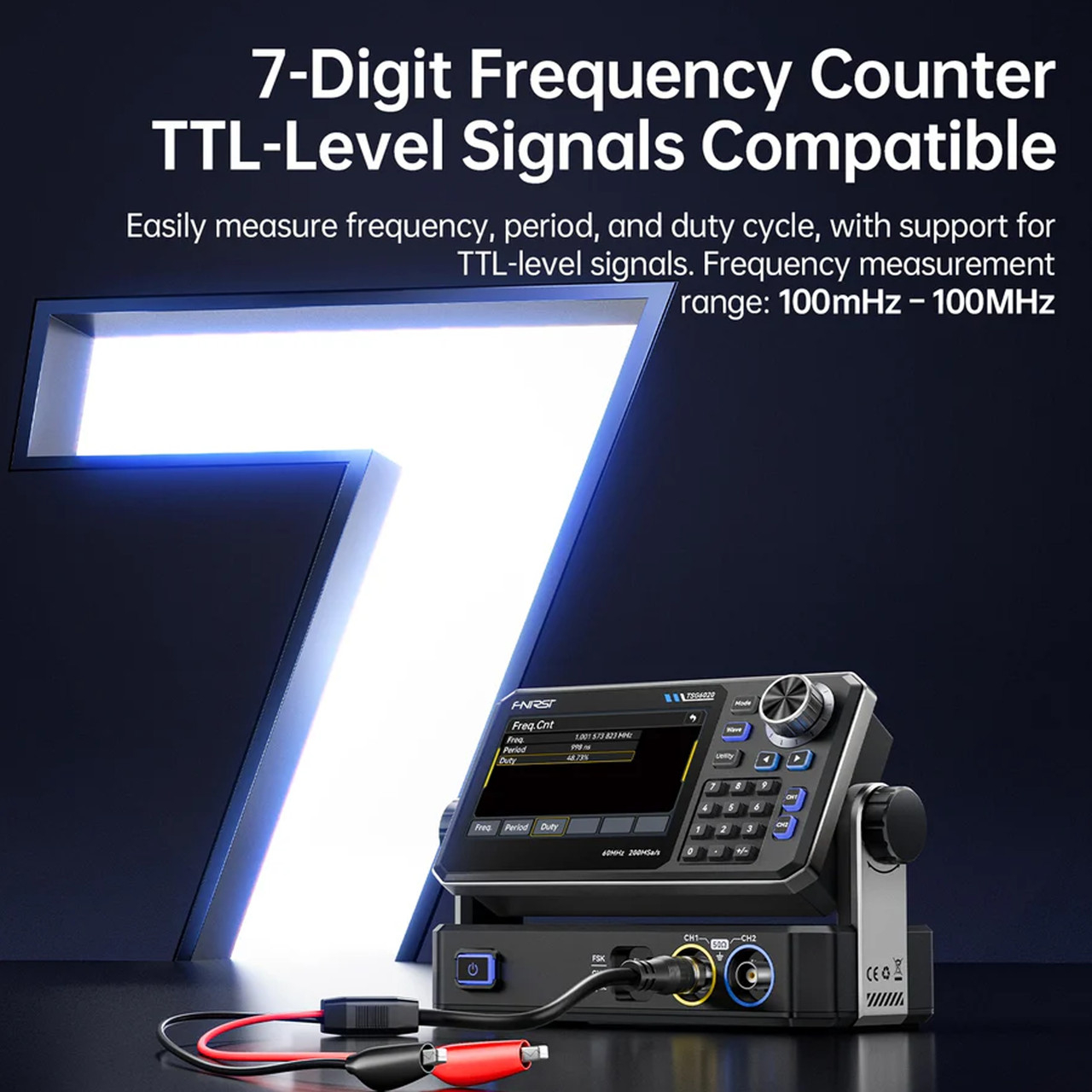

· Вбудований 7-розрядний частотомір вимірює частоту, період і шпаруватість сигналів рівня TTL у діапазоні від 100 мГц до 100 МГц з точністю ±51 ppm .

· Високоточний вихід: від 1 мВпікс. до 10 Впікс. (на 50 Ом) , фазовий шум ≤ -125 дБн/Гц при 10 МГц (зсув 10 кГц) та коефіцієнт гармонійних спотворень < -40 дБн при 30–60 МГц .

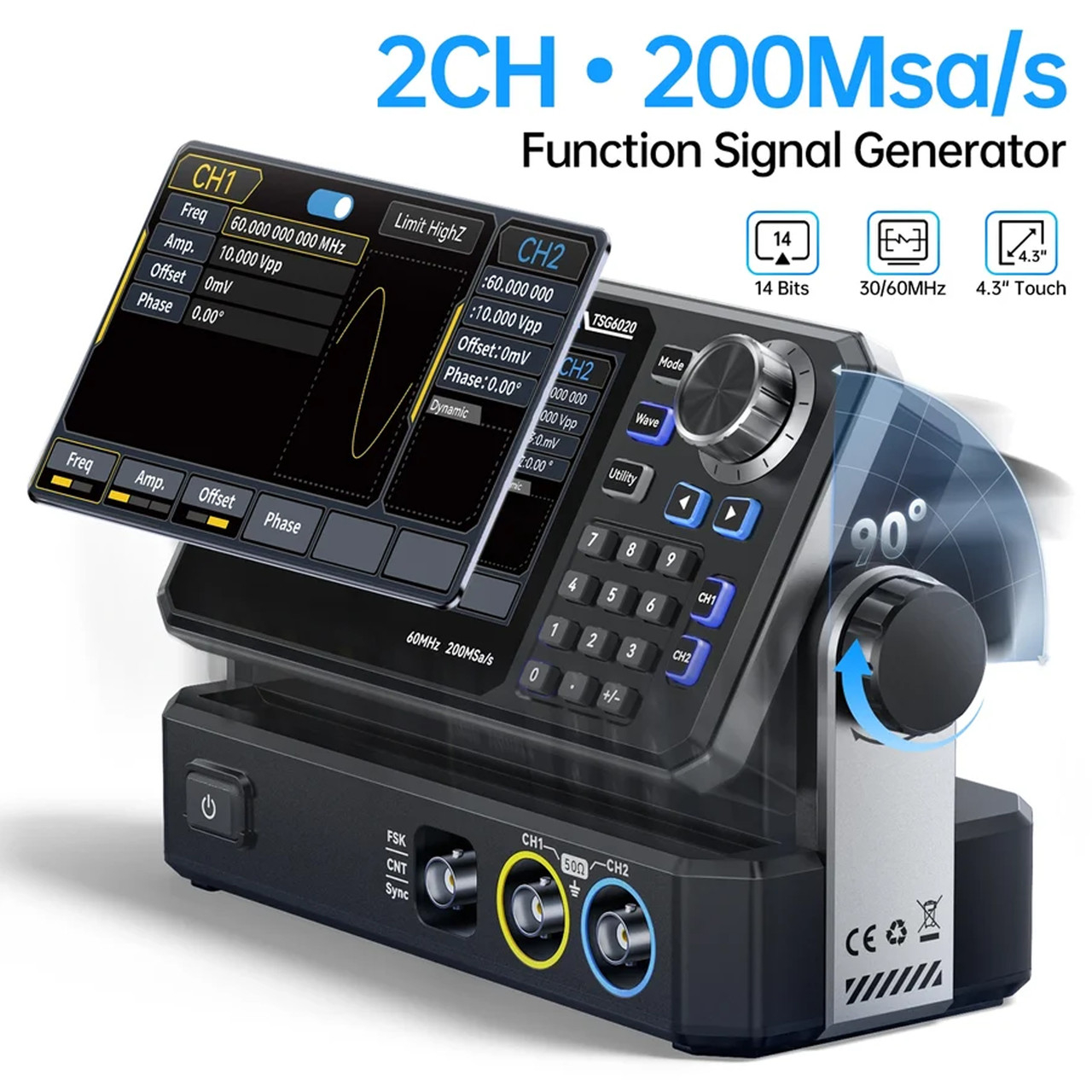

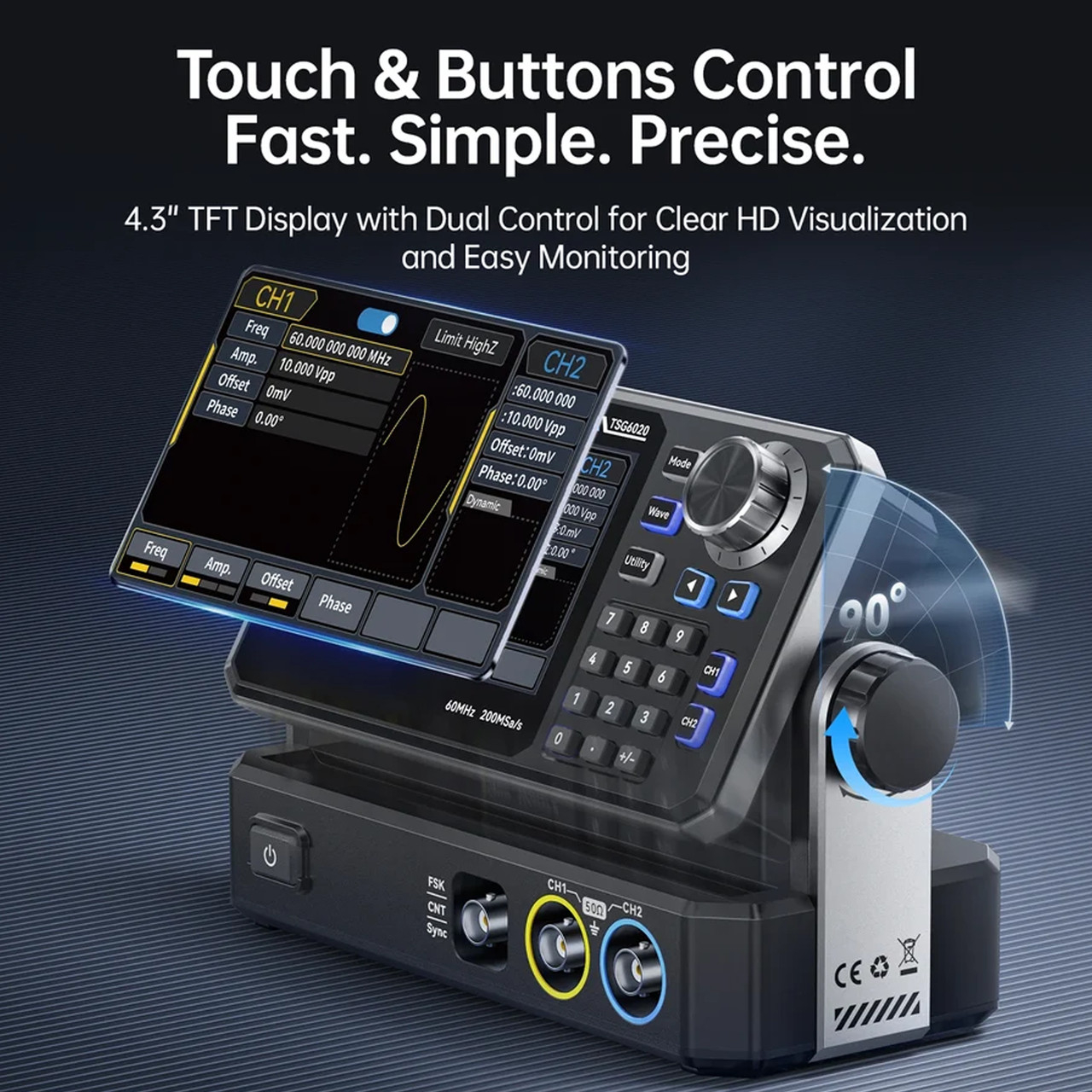

· 4,3-дюймовий сенсорний TFT-LCD-екран  у поєднанні з фізичними кнопками забезпечує інтуїтивно зрозуміле керування та швидке налаштування параметрів у лабораторних або польових умовах.

· Попередній перегляд форми сигналу в режимі реального часу та відображення стану на екрані для чіткого моніторингу під час налаштування та роботи.

· Надійний захист виходу включає ізоляцію каналів , безпечне заземлення та TTL-сумісну синхронізацію/вихід , що забезпечує стабільну роботу в складних умовах.

· Високопродуктивна система охолодження  з алюмінієвим радіатором і тихим вентилятором підтримує теплову стабільність під час тривалого використання.

· Енергонезалежна пам'ять  зберігає до 24 користувацьких довільних форм сигналу для миттєвого виклику без переналаштування.

· Підтримує кілька режимів роботи: безперервний, стробований вихід, модуляція та розгортка , що забезпечує максимальну гнучкість для автоматизованих тестових систем.

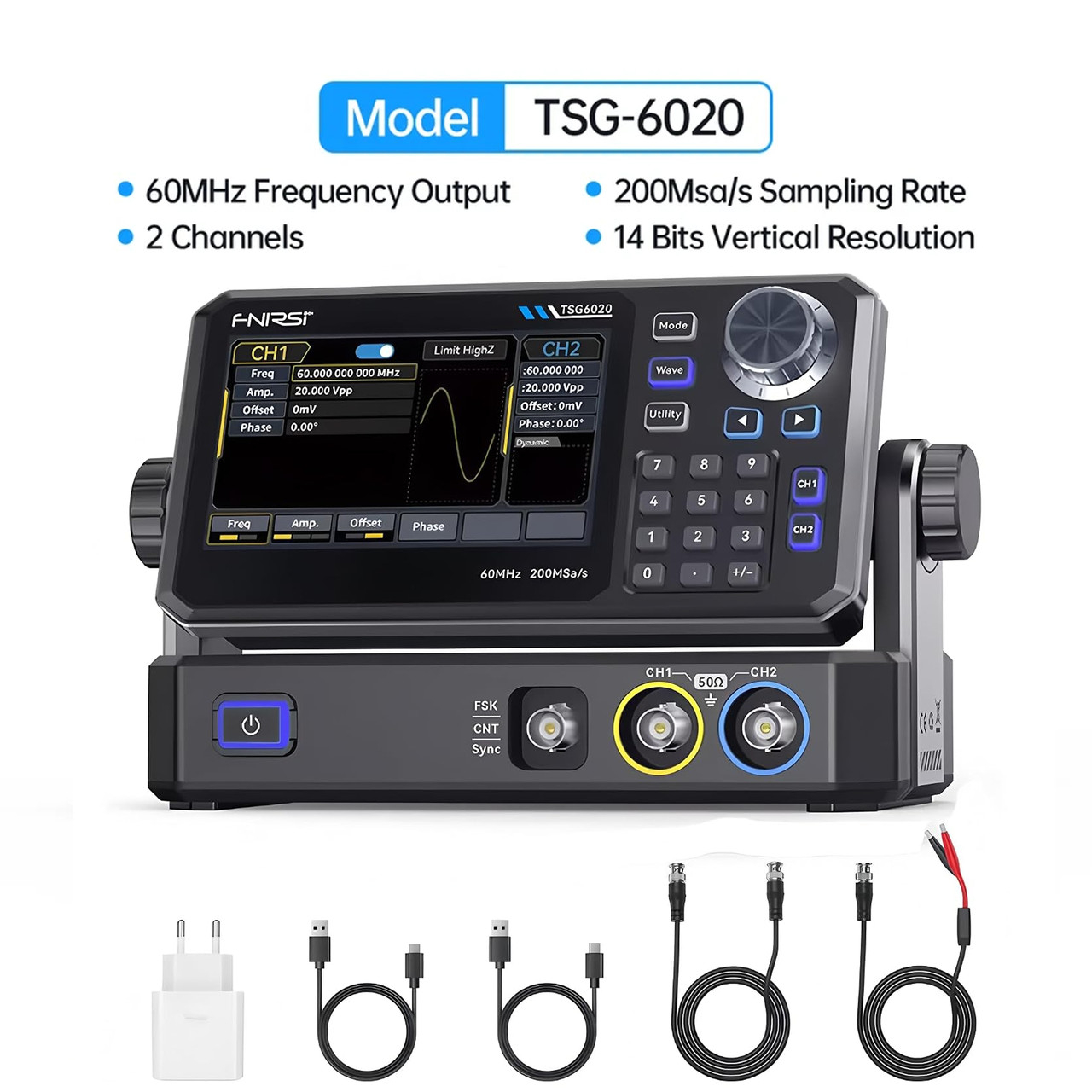

Комплектація :

Модель TSG6020

◉ Генератор сигналів TSG6020

◉ Зарядний адаптер (штекер США або ЄС)

◉ Зарядний кабель Type-C

◉ Кабель для передачі даних

◉ Кабель випробувального щупа

◉ Затискачі «Алігатор»

◉ Посібник користувача
